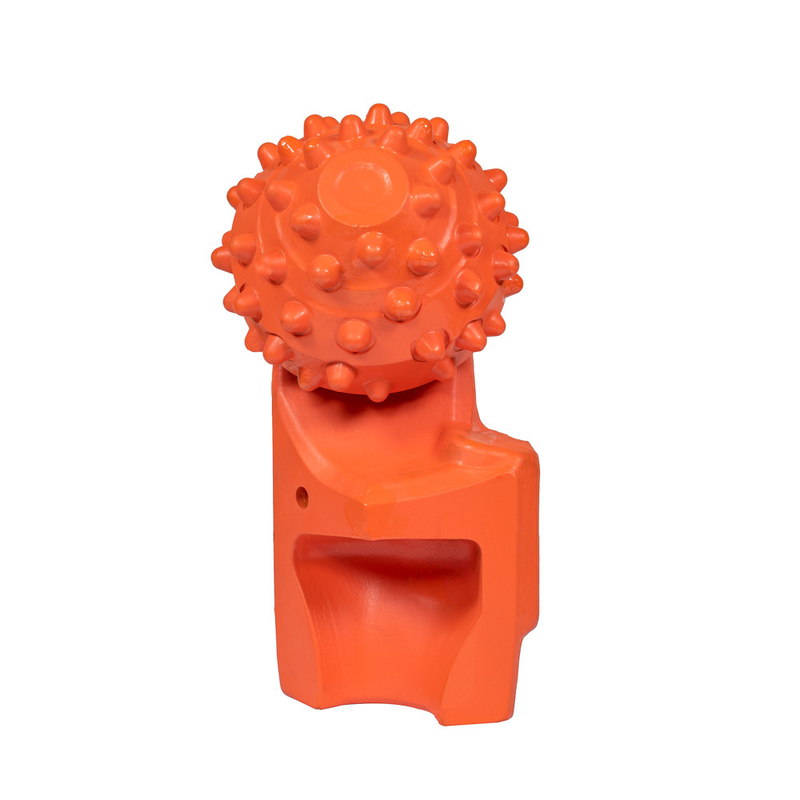

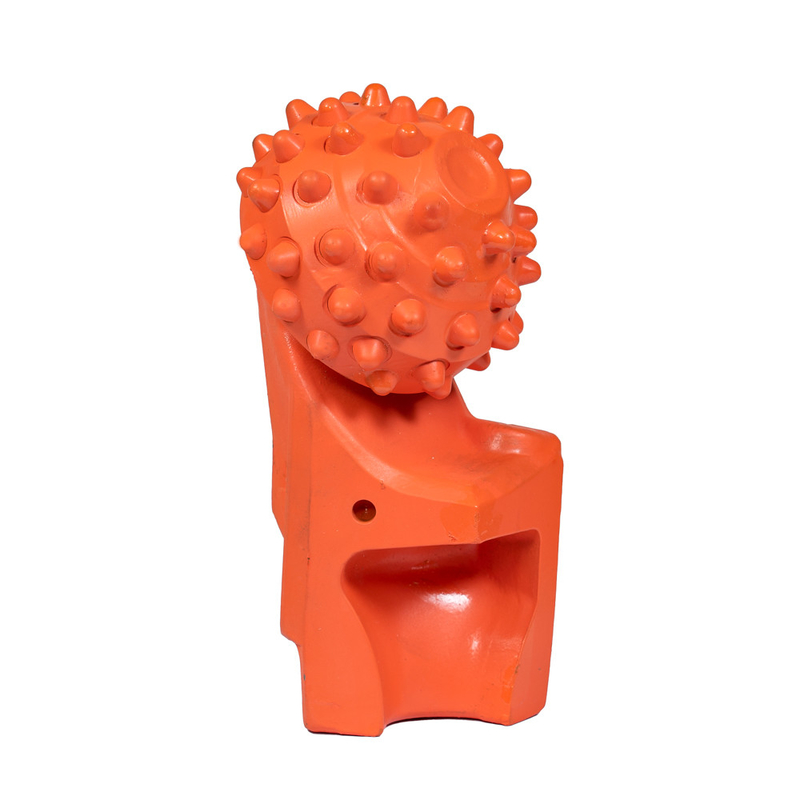

8 1/2" rolbit met volledige inzetstukken/kegel 1, kegel 2, kegel 3

Introductie van enkele rolbits

Roterend graafsteenbit is geschikt voor roterende graafpaalfunderingstechniek die de kiezelformatie, zachte formatie en middelharde formatie kan graven.Dankzij het unieke ontwerp van de snijprocesparameters kunnen het wisselplaatprofiel en de hoeveelheid wisselplaat, snijhoek, wisselplaatverdeling, freesvorm etc. elke rij van de hoogste snijefficiëntie en bewegingsrichting van de wisselplaten nauwkeurig garanderen, om het gebroken gebied en volume te maken de grootste zijn wanneer elk inzetstuk in contact komt met de gatwand, om een ​​efficiënte tunnelsnelheid te garanderen.Tegelijkertijd zorgen het unieke gepatenteerde ontwerp van de afdichtingsstructuur en de vacuümolie-injectietechnologie ervoor dat het effectieve gebruik van de levensduur van het lager met 35% wordt verlengd. Afhankelijk van de behoefte aan persoonlijk ontwerp, zodat het roterende graafsteenbit verschillende soorten gesteente ontmoet met lOMPa tot 250 MPa.

Roterend graaftechnisch kegelbit is verdeeld in twee typen volgens de installatiemethode: afneembaar en gelast. Het afneembare type is ook verdeeld in het type insteekpen en het type boutverbinding.Volgens de inzetstukken is deze verdeeld in het type kegel 1, kegel 2, kegel 3 en het type met volledige dekking.Voor het roterende graafsteenbeitel van het type kegel 1, kegel 2 en kegel 3 zijn de 3 soorten kegels nodig voor de passende installatie om rotssnijden en tunnelen met een vulsectie met roterende uitgraving te bereiken.

Rotiry gravende rotsbeitel sarias Wordt genoemd naar de draagstructuur:

Afgedicht glijlager —MHG

Afgedicht wentelglijlager-MGHG

Milalion Roterend graafsteenbit is samengesteld uit diametercode, seriecode, classificatiecode en aanvullende functiecode.

Type draagstructuur:

MHG-serie rolbit

De tricone-bits uit de MHG-serie zijn tricone-bits van het type 0 met rubber afgedichte glijlagers.Het is bestand tegen hoge boordruk bij normale snelheid, met verschillende snijstructuren en kan worden aangepast aan extreem zachte tot extreem harde formaties:

1. Adopteer glijlagervorm, slijtvast carbide op het oppervlak van noklager,deschuifhuls is gemaakt van materialen met kenmerken van hoge sterkte, hoge elasticiteit, hoge temperatuurbestendigheid en hoge slijtvastheid om de anti-bijt te verbeteren.

2. Redelijk ontwerp van de lagerspeling zorgt ervoor dat de schuifhuls de relatieve snelheid van het lagerpaar vermindert, terwijl de temperatuurstijging van het wrijvingsoppervlak wordt verminderd, waardoor de levensduur van het lager en de lagerbetrouwbaarheid onder hoge boordruk of booromstandigheden met hoge snelheid effectief kunnen worden verbeterd.

3. Bearing O-afdichting keurt hoge verzadigde NBRwith slijtvastheid en hoge temperatuurbestendigheid;Goed ontworpen buitenste eindnokken van de afdichtingsholte verbeteren de betrouwbaarheid van de afdichting.

4. Stalen kogel vergrendelt de kegel voor hoge snelheid.

Rollerbit uit de MGHG-serie

Het tricone-bit uit de MGHG-serie is een tricone-bit van het type 0 met rubberen afgedichte wentellagers.Voor boren met een hoge penetratiesnelheid is het een ideaal en economisch gereedschap.De belangrijkste structurele kenmerken:

1. Afgedichte rollende glijlagerstructuur: op de hoofdbaan wordt de cilindrische rol in de groef van de kegel geplaatst en de kleine baan gebruikt een slijtvaste glijbus, hierdoor wordt de tapgrootte vergroot, zodat deze een hogere boordruk kan weerstaan en zich aanpassen aan hoge snelheid.

2. Het oppervlak van het druklagerpaar wordt onderworpen aan een slijtagebeperkende behandeling en een verhardingsbehandeling.Het verbeterde het draagvermogen en het anti-bijtvermogen.

3. Er wordt een nieuw type vet aangenomen dat bestand is tegen 250 graden hoge temperaturen en slijtvastheid.Het verbeterde de hoge temperatuurbestendigheid van het afdichtingssmeersysteem.Tegelijkertijd wordt de geoptimaliseerde afdichtingsstructuur toegepast om slijtage van de O-ring door de rol te voorkomen en wordt de levensduur van de afdichtring verbeterd, waardoor de levensduur van de rolbeitel wordt verbeterd.

4. Plaats de tricone-bits met hardmetalen tanden met hoge sterkte en hoge taaiheid, wat de slagvastheid van de tanden verbetert en de snelheid van tandbreuk vermindert.

5. Geoptimaliseerd ontwerp van het aantal rijen, het aantal tanden, de blootliggende hoogte van de tanden en het unieke tandprofiel van de legering, waardoor het snijvermogen en de snijsnelheid van de tricone-bits volledig werden gerealiseerd.
